PCAN-AU5790 CAN總線轉換器能夠在高速CAN總線(ISO 11898-2)和單線CAN總線 (SAE J2411) 之間建立連接。該款CAN總線轉換器最重要的潛在用途之一是實現PCAN系列CAN接口 (例如PCAN-USB接口）和單線CAN總線之間的連接。
規格
- 有3種不同的工作模式用于SW CAN側，可用滑動開關來設置。名義 (33.3 kbit/s)、高速 (83.3 kbit/s)和喚醒
- 指示燈LED提示電源(紅色)和喚醒 (黃色)
- 供電 (5 V, 150 mA) 是通過HS CAN接頭實現的 (PEAK CAN接口的電流和供電電壓列表可向我們索取)
- 如果電源電流輸出低于150 mA，就需要附加12V供電，可從SW-CAN接頭取電
- 工作溫度范圍0 to 70 °C (32 to 158 °F)
發貨清單
可定制其它收發器類型。
貨號：IPEH-002040
下載
PCAN-AU5790 manual…………English
更多信息
PEAK-System Forum: Section for the PCAN-AU5790 for questions and support |
|

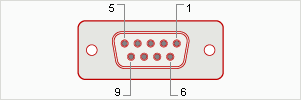

引腳分配母D-Sub接頭
| 引腳 |
引腳分配高速CAN (82C251) |
| 1 |
5V電源 |
| 2 |
CAN-L |
| 3 |
GND |
| 4 |
無連接 |
| 5 |
無連接 |
| 6 |
GND |
| 7 |
CAN-H |
| 8 |
無連接 |
| 9 |
無連接 / 可選 +5V |

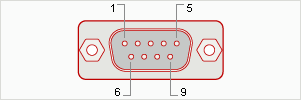

引腳分配公D-Sub接頭
| 引腳 |
引腳分配單線CAN (AU5790) |
| 1 |
無連接 |
| 2 |
無連接 |
| 3 |
GND |
| 4 |
無連接 |
| 5 |
CAN |
| 6 |
GND |
| 7 |
無連接 |
| 8 |
無連接 |
| 9 |
VBAT |
|
